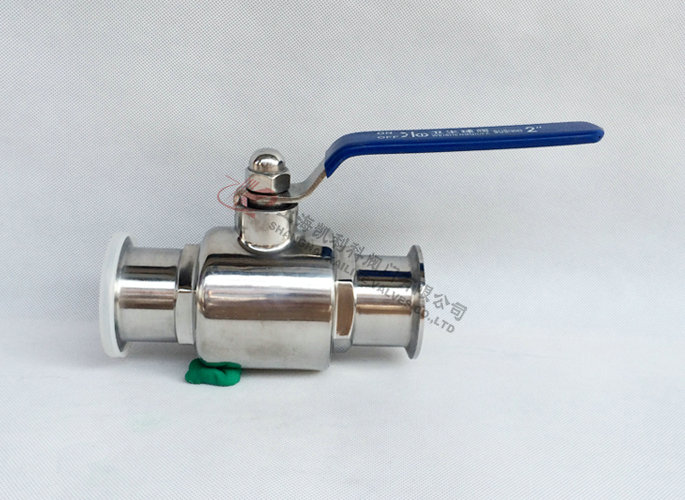

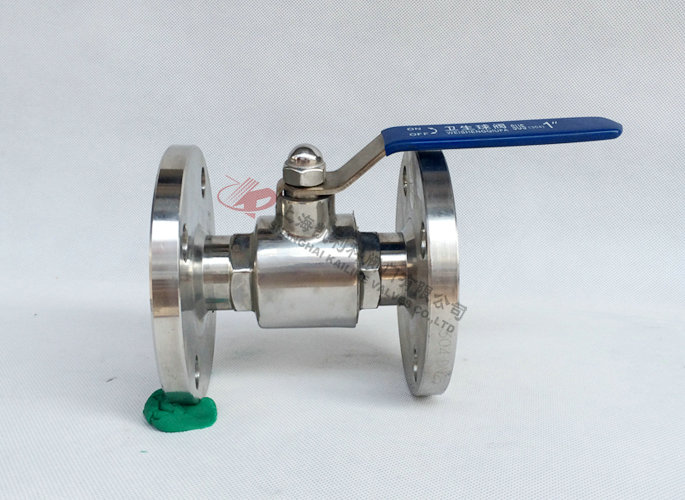

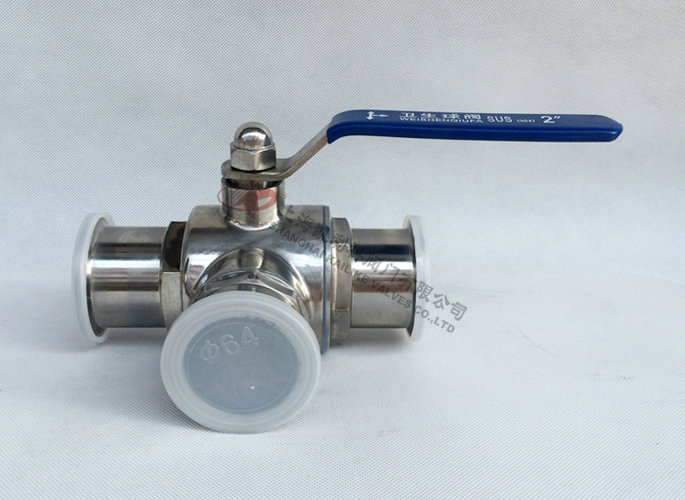

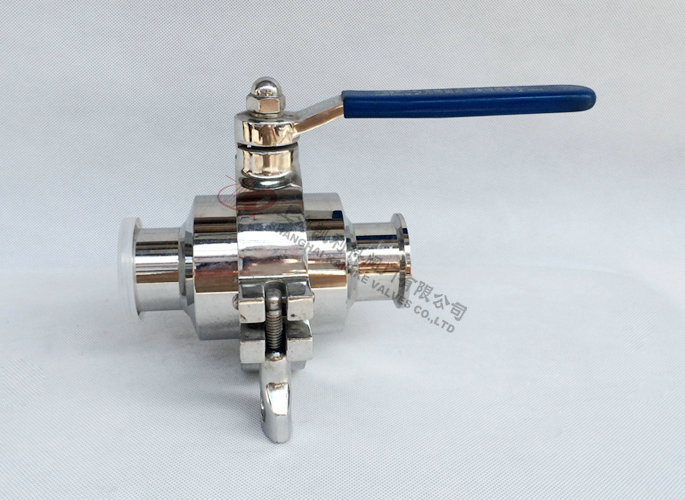

Q81F衛生級球閥
Q81F衛生級球閥采用SUS304、316、316L制作，高檔拋光設備處理，達到表面精密度要求,有快裝、法蘭、焊接、螺紋連接方式，廣泛用于食品、飲料、制藥、乳制品、啤酒以及精細化工。
|
產品名稱： |
衛生級球閥 |
產品型號： |
Q81F |
|
公稱通徑： |
DN15～DN100 |
結構形式： |
球形 |
|
公稱壓力： |
1.6Mpa～4.0Mpa |
連接方式： |
法蘭、卡箍（快裝）、螺紋、焊接 |
|
適用溫度： |
≤150ºC |
驅動方式： |
手動、電動、氣動 |
|
閥體材質： |
不銹鋼304/316/316L |
制造標準： |
國標GB、德國DIN、美國API、ANSI、ISO |
|
適用介質： |
食品、水、油、氣體、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
Q81F衛生級球閥采用SUS304、316、316L制作，高檔拋光設備處理，達到表面精密度要求,有快裝、法蘭、焊接、螺紋連接方式，廣泛用于食品、飲料、制藥、乳制品、啤酒以及精細化工?？梢詽M足食品、生物制藥領域各種介質的特殊要求，其光滑、無縫、自動排空手工藝流體通道還非常適用于蒸汽踏它就地清洗的需要，在制造加工過程中嚴格按FDA要求進行質量臨控，采用電腦三維設計，是為GMP要求而制造的。能夠滿足食品、生物制藥領域各種介質的特殊要求，其光滑、無縫、自動排空手工藝流體通道還非常適用于蒸汽其他
技術參數
|
金屬材質 |
與產品接觸的部件 |
304/304L/316/316L |
|
不與產品接觸的部件 |
304/304L/316/316L |
|
可提供EN 10204 3.1B證書書 |
|
密封材質 |
標配 |
EPDM/PTFE |
|
選配 |
FPM/PTFE，HNBR/PTFE，Silicone/PTFE |
|
溫度 |
連續工作溫度 |
-20~+135℃(EPDM) |
|
滅菌溫度 |
150℃(max 20min) |
|
壓力 |
工作壓力 |
0~5bar(standard) |
|
控制氣源壓力 |
5~8bar |
|
表面處理 |
內表面處理 |
Ra≤0.8μm |
|
外表面處理 |
亞光 |
|
連接 |
連接標準 |
焊接端: DIN 11850 系列2 |
|
焊接端: Inch管徑標準 |
|
連接方式:焊接、快裝、螺紋\等常用連接方式 |
外形結構圖
主要外形尺寸
|
規格 |
A |
B |
B |
L |
|
20 |
100 |
50.5 |
50 |
110 |
|
25 |
120 |
50.5 |
55 |
120 |
|
32 |
130 |
50.5 |
58 |
130 |
|
38 |
150 |
50.5 |
60 |
140 |
|
51 |
200 |
65 |
80 |
170 |
|
63 |
210 |
77.5 |
90 |
190 |
|
76 |
220 |
91 |
95 |
210 |
|
89 |
260 |
106 |
110 |
220 |
|
102 |
320 |
119 |
118 |
240 |
衛生級閥門系列
聲明：【Q81F衛生級球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q81F衛生級球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
