UNA23H,UNA26H杠桿浮球式疏水閥
UNA23H、UNA26H杠桿浮球式疏水閥廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得最好的加熱效果。
|
產品名稱： |
杠桿浮球式疏水閥 |
產品型號： |
UNA23H、UNA26H |
|
公稱通徑： |
DN15～DN50 |
結構形式： |
杠桿式 |
|
公稱壓力： |
1.6MPa～2.5MPa～4.0MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-29ºC～+425ºC |
驅動方式： |
自動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、蒸汽等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
UNA23H、UNA26H杠桿浮球式疏水閥廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得最好的加熱效果。
產品特點
1、能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得最高的熱效率。
2、蒸汽壓力變化時不受影響浮球帶動杠桿自動調節閥座孔的開度，工作連續，性能穩定。
3、排空氣性能好自動排空氣裝置能排除不凝結的冷熱氣體，無氣鎖現象，工作平穩無噪音。
工作原理
該閥剛啟動時，自動排空氣裝置迅速排除系統中不凝結氣體，當蒸汽和熱凝結水進入后，閥腔內溫度隨著升高，排空氣裝置自動關閉，浮球根據凝結水水位的變化而作升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥芯關閉排水閥座孔。
排量圖
注：1、圖中曲線標注的編號（4,8，12等）代表相應工作壓差下的排量及閥座代號
2、壓差是指疏水閥的入口端與出口端的壓力差
產品示意圖
外形結構圖
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|

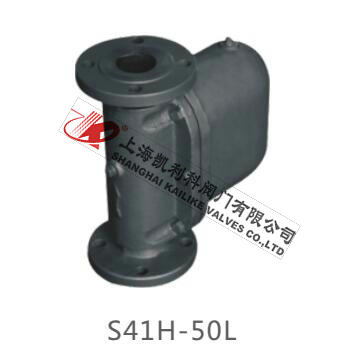

S41H-50L |
15 |
310 |
230 |
198 |
135 |
|
S41H-50L |
20 |
310 |
230 |
198 |
135 |
|
S41H-50L |
25 |
310 |
230 |
198 |
135 |
|
S41H-50L |
40 |
360 |
295 |
198 |
170 |
|
S41H-50L |
50 |
360 |
295 |
198 |
170 |
|

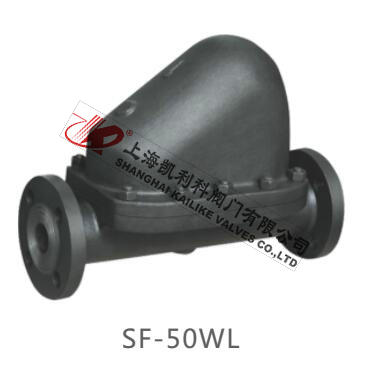

SF-50WL（垂直式） |
50 |
320 |
250 |
160 |
160 |
|
SF-50WL |
50 |
270 |
250 |
160 |
324 |
|

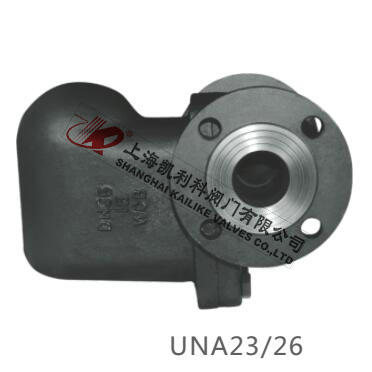

UNA23H/UNA26H |
15-20 |
145 |
128 |
60 |
90 |
|
UNA23H/UNA26H |
25 |
145 |
128 |
60 |
90 |
|
UNA23H/UNA26H |
32-50 |
145 |
128 |
60 |
90 |
聲明：【UNA23H,UNA26H杠桿浮球式疏水閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的UNA23H,UNA26H杠桿浮球式疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
